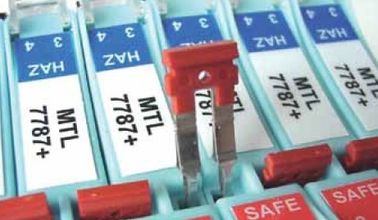

MTL7700 DE TOEPASSINGEN VAN DE REEKSbarrière
►Analogue input (op hoog niveau)
zenders met 2 draden, 4/20mA, conventioneel en slim
De geadviseerde barrière voor gebruik met „conventionele“ en „slimme die“ 4/20mA-zenders (door 26V worden gevoed regelde levering) is MTL7787+.
Dit voorziet tot 12.9V (14.6V voor MTL7787P+) in Vwkg en 20mA een zender en zijn lijnen evenals 5V voor de typische lading 250Ω.
Deze toepassing en deze barrière zijn geschikt voor gebruik met de facultatieve faciliteit van de machtsbus.
MTL7706+ wordt geadviseerd voor toepassingen waar een niet geregelde levering van tot 35V wordt gebruikt. Het verstrekt 16.0V voor conventionele en slimme zenders bij 20mA, evenals 5V voor een typische lading 250Ω.
Met MTL7706+ is terminal 3 negatief met betrekking tot aarde, zodat zouden de verbindingen aan terminals 3 en 4 moeten worden omgekeerd.
Trillingssondes
De 3 die draadzenders met trilling controlemateriaal worden gebruikt worden onveranderlijk geleverd door a – 24V gelijkstroom-voeding – vandaar de geadviseerde barrièrekeus is negatief-gepolariseerde MTL7796-.
►Analogue (lage) input
Thermokoppels en mV bronnen
De geadviseerde barrière voor thermokoppels en mV bronnen is MTL7760ac. Deze 2 kanaal niet-gepolariseerde barrière behoudt de „earthfree“ aard van het signaal en, op voorwaarde dat de input „vlotters“ van de ontvanger, gemeenschappelijk-wijze ac en gelijkstroom-interferentie tot minstens 7V verwerpt en onaangetast door aardefouten op het primaire element is.
AC sensoren, fotocellen, microfoons en turbinedebietmeters
MTL7760ac is de geadviseerde keus voor deze apparaten. Terwijl veel van deze „eenvoudige apparaten“ worden aangewezen en zo geen certificatie vergen, merk op dat sommige ac sensoren aan een significant niveau van inductantie onderworpen kunnen zijn en daarom zullen moeten voor gevaarlijk-gebiedsplaatsen worden ontworpen en worden verklaard.
De omvormers van de Slidewireverplaatsing
De eenvoudigste keus is MTL7760ac. Deze barrière levert macht en brengt een terug eenpolig signaal.
RTDs
Voor 3 draad RTDs, is één enkele MTL7755ac-barrière de meest economische keus. Dit is geschikt voor gebruik met een drijvende brug – de twee lood van de brugwapens worden beschermd door de barrière met het derde (leverings) lood die door de barrière worden aangeaard. De barrière heeft laag eind-toend-beëindigt weerstand van slechts 19Ω/channel om spanwijdteveranderingen en zijn kanalenspoor binnen 0.15Ω (tussen – 20°C en +60°C) te minimaliseren om nul verschuiving met temperatuur te minimaliseren.
Als de brugkring reeds aangeaard die is, is het derde barrièrekanaal door een MTL7756ac wordt verstrekt nodig. Voor extreme nauwkeurigheid, kunnen 3 kanalen en een aarde-vrije brug worden gebruikt, een configuratie die de kleine fouten toe te schrijven aan barrièrelekkage compenseert.
Kanaliseert (die tussen terminals 1 & 2 en 3 & 4 respectievelijk) spoor 1 en 2 aan binnen 0.15Ω (tussen – 20°C en 60°C).
de 4-draad constant-huidige kringen vergen geen aangepaste barrièreweerstanden en kunnen door twee MTL7761ac-barrières worden beschermd. Als de verhoging van lijnweerstand te groot is, gebruik in plaats daarvan twee MTL7755ac-barrières.
►STRAIN-maatbruggen
Kies spanning-maat bruggen uit
Dit toont een regeling gebruikend twee of drie barrières, die in IIC gassen veilig is. Met MTL7761ac, wordt de kring aangedreven van 14V, bron 230Ω; als de brugweerstand 230Ω is, dan is het brugvoltage 7V. Als de brugweerstand 350Ω is, dan is het brugvoltage 8.4V.
Een MTL7764ac kan worden gebruikt om het voltage van de bruglevering te ontdekken.
Een MTL7761ac wordt gebruikt hier voor de mV output.
Een MTL7766Pac verstrekt 12.3V voor een brug 350Ω met een 20V levering.
MTL7761Pac kunnen voor de betekenis en oogst-van kringen worden gebruikt.
►STRAIN-maatbruggen (inh.)
Dubbele spanning-maat bruggen
Vrij vaak is er de vraag om twee ladingscellen te controleren, en een mogelijke kring, veilig in IIC, wordt getoond.
Hier, is de daling met geringer voltage van MTL7766Pac een voordeel.
MTL7766Pac levert macht aan de brug terwijl twee MTL7761Pac-barrières met de betekenis en oogst-van kringen omzetten.
Gebruikend 350Ω brugsystemen, zijn de volgende voltages beschikbaar bij een MTL7766Pac met een levering ±10V:
1 brug: 13.11V
2 bruggen: 9.75V
►Analogue output
Controlemechanismeoutput (I/P-convertors)
MTL7728+ met één kanaal met een voltagedaling van 6.66V bij 20mA is de geadviseerde keus voor de meeste controlemechanismeoutput. De hoog-machtsversies zijn beschikbaar: MTL7728P+ (5.1V daling) is geschikt voor IIC toepassingen; MTL7729P+ (3.68V-daling) voor IIB-toepassingen.
Voor controlemechanismen met een outputkring van het 0V spoor door de controletransistor wordt gescheiden, is 2 kanaal MTL7787+ de aangewezen keus aangezien het terugkeerkanaal tot 26.6V kan behandelen toelatend het controlesignaal dat om volledig worden uitgezet. De voltagedaling is 8.1V bij 20mA. Een higherpowerversie van de laatstgenoemden, MTL7787P+, is ook beschikbaar. Het terugkeerkanaal van deze barrières behandelt tot 26.4V en de maximumvoltagedaling is slechts 6.38V.
MTL7787+ en MTL7787P+ zijn ook geschikt voor controlemechanismen die een weerstand bevatten die toelaat dat de terugkeerstroom worden gecontroleerd voor zeer integere verrichting.
►Digital (on/off) input
Schakelaars
De normale keus is MTL7787+/7787P+ met een geregelde levering.
De MTL774X-modules worden geadviseerd voor toepassingen waar een niet geregelde levering van tot 30V voor de modules van de relaisoutput, of 35V voor outputmodules in vaste toestand, wordt gebruikt.
MTL7789+ biedt dubbel aan - kanaliseer passieve barrière voor schakelaarinput waar de ingangsstroom voor elk kanaal is <10ma>
Schakelaars/Nabijheid detectors
MTL de waaier van nieuwe schakelaar/prox de ingevoerde barrières voorzien de gebruiker van een keus van relais en in vaste toestand output in enig en dubbel - kanaliseer versies.
MTL7741 is enig kanaal met een output van het omschakelingsrelais.
MTL7742 heeft een enig kanaalschakelaar in vaste toestand die kan worden gevormd om van een machtsspoor te schakelen of aan grond te verslaan. Dit is ook ideaal voor de hoge toepassingen van de omschakelingsfrequentie.
MTL7743 en MTL7744 zijn dubbel - kanaliseer versies die zeer hoge verpakkingsdichtheid veroorloven zich. De macht moet aan deze modules worden verstrekt gebruikend de faciliteit van de machtsbus.
MTL7745 is een enig die kanaalnabijheid (of ingevoerde schakelaar wordt ingevoerd als de „eind van lijnen“ weerstanden) worden gepast met relaiscontacten die schakelaar en lijnfoutenstatus verstrekken. De LFD-relaiscontacten sluiten wanneer een fout wordt ontdekt.
►Digital (on/off) output
Alarm, LEDs, solenoïdenkleppen, enz.
Voor deze toepassingen, wordt MTL7728+ geadviseerd. De Higherpoweredversies zijn beschikbaar: MTL7728P+ is geschikt voor IIC toepassingen; MTL7729P+ voor IIB-toepassingen.
Als de controleschakelaar aan aarde is, dan zou de 2 kanaalmtl7787+ barrière moeten worden gebruikt, of, alternatief, de MTL7787P+-hoog-machtsversie.
Als de levering slecht geregeld gebruik MTL7707+ is.
MTL7707+ wordt geadviseerd voor toepassingen waar een niet geregelde levering van tot 35V wordt gebruikt.
►POSITIVE gelijkstroom-SYSTEMEN
Low-level aan 12V gelijkstroom-systemen
De twee kanalen van MTL7764+ en MTL7767+ kunnen veilig in IIC worden gecombineerd.
MTL7764+ kan voor de lage signalen van de logicaterugkeer worden gebruikt terwijl MTL7767+ voor 6V gelijkstroom en 12V gelijkstroom-systemen wordt gebruikt.
18V gelijkstroom-systemen
MTL7722+ wordt met één kanaal geadviseerd voor 18V gelijkstroom-systemen.
►AC EN GELIJKSTROOM-SYSTEMEN
Ac en gelijkstroom-systemen op hoog niveau
Veelzijdige ster-verbonden MTL7765ac en MTL7778ac laten slechts Vwkg toe om van elk aan de grond te zetten kanaal worden ontwikkeld maar laten Vwkg toe om tussen kanalen worden ontwikkeld. Dit verstrekt wat vermogen van het gemeenschappelijk-wijzevoltage en kan hogere kabelparameters toelaten om worden gebruikt.
►NEGATIVE EN DRIJVENDE VOEDINGEN
Digitale (on/off) output
MTL7728- wordt gebruikt met een negatieve voeding en een positieve aarde. Typisch gebruikt voor digitale input of output, zoals getoond.
MTL7728- kan ook met drijvende voedingen, voor zenders worden gebruikt.
►SPARE DE KABELkernen EN SCHERMEN
De proefbarrière van MTL7799 wordt gebruikt hoofdzakelijk voor het beveiligen van en het aanaarden van ongebruikte kabels en het schermverbindingen. Gevaarlijke gebiedsterminals 3 en 4 worden intern aangesloten aan de DIN-Spoor steun/de aardeverbinding. Het verstrekt ook een verbinding van de machtsbus voor directe verbinding van macht voor modules zoals MTL7743 en MTL7744 waar geen terminal van de voedingschroef wordt verstrekt.
►POWER BUStoepassingen
De PB7700-machtsbus is onschatbaar voor het besparen van installatietijd en bedrading wanneer het verbinden van een 24V krachtbron van gelijkstroom met een aantal barrières.
De typische toepassingen omvatten gevaarlijk-gebiedsschakelaars, 4/20mA-zenders en nabijheidsdetectors. Het diagram illustreert de configuratie voor 4 barrières maar tot 40 barrières kunnen met deze methode worden gediend.
De MTL7798-module van het machtsvoer zou normaal gebruikt worden met standaardbarrières zoals MTL7787+ en MTL7787P+ omdat het de beschermingsmechanisme van de huidige/voltagereis van MTL7798 de zekeringen in de barrières beschermt.
De proefbarrière van MTL7799 kan in plaats van MTL7798 voor directe „feed-through“ verbinding van een 24V gelijkstroom-levering op de machtsbus worden gebruikt. Van een lus voorziend staat het machtsvoer aan elk eind van de per bus vervoerde macht de verwijdering van individuele barrières zonder verlies van macht aan anderen in de ketting toe.
Andere eenheden die de faciliteit van de machtsbus kunnen gebruiken:
MTL7706
MTL7707+
MTL7707P+
MTL7741
MTL7742
MTL7743
MTL7744
MTL7745
MTL7787+
MTL7787P+
MTL7788+
MTL7788R+
MTL7789+
